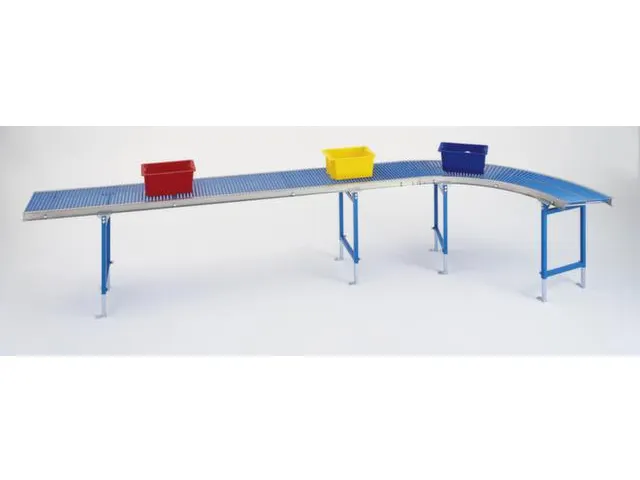

DiscountOffice Kunststof Rollenbaan Baan Bxl 0.3x1.0m Asafstand 50mm

Kunststof rollenbaan baan BxL 0 3x1m asafstand 50mm
Lichte rollenbaan - balie-elementen
Recht
- voor het transport van kleine stukgoederen met behulp van zwaartekracht (verval)
- de gewenste helling (al naargelang de vorm en het gewicht van het transportgoed is deze ca. 2-5%) wordt met in hoogte verstelbare steunen bereikt
- voor draagvermogens tot 55 kg per meter baanlengte
- kan eenvoudig en snel worden gebouwd
- individueel uit te breiden
Frame:
- van verzinkte U-staalprofielen 20/70/20 x 2 mm
- met ingeschroefde dwarsverstevigingen
- framehoogte 70 mm
- totale bouwhoogte 80 mm
Assen en wielen:
- assen van verzinkt staal met aan beide uiteinden permanent gesmeerde kogelgelagerde wielen
- wielen van blauw kunststof buismateriaal Ø 30 x 1,5 mm met vastgeschroefde as M8
Let op:
- het transportgoed moet een vormstabiele bodem hebben, die echter ook ribben in de lengterichting of een rondom lopende omlijsting mag hebben
- voor een probleemloos transport moet het transportgoed minstens 3 rolassen rusten
- dus een minimum lengte resp. minimum diameter van 75 mm zijn vereist
- 300 mm baanbreedte voor max. 300 mm transportgoed
Accessoires (apart bestellen):
- eindaanslag
- zijdelingse geleiding (vanaf 2 m transporthoogte voorgeschreven)
- dubbele standaardsteun voor vaste montage
Driepootsteun voor flexibele plaatsing
Planningshulp:
breedte transportgoed - baanbreedte
- de grootste breedte van het transportgoed bepaalt de baanbreedte
- de bouwvorm garandeert een probleemloos transport ook bij weinig zijdelings uitsteken van het transportgoed
- het is aan te bevelen om de baanbreedte niet kleiner dan de breedte van het transportgoed te kiezen

Grootste breedte transportgoed baanbreedte
200 mm 200 mm
300 mm 300 mm
400 mm 400 mm
Lengte transportgoed - asafstand
- de kleinste lengte van het transportgoed bepaalt de asafstand
- het transportgoed moet altijd minstens op 3 wielen rusten
- kleinste lengte transportgoed: 3 = vereiste asafstand
- max. lengte transportgoed in bochten 1000 mm, op rechte stukken willekeurig

Kleinste lengte transportgoed vereiste asafstand
75 mm 25 mm
113 mm 37,5 mm
150 mm 50 mm
Gewicht transportgoed - steunafstand
- het gewicht van het transportgoed bepaalt de steunafstand en dus ook het aantal steunen
- de steunafstand mag niet meer dan 2 m zijn.
- statisch draagvermogen tot 55 kg (stalen rollen) per meter baanlengte bij 1 m steunafstand
