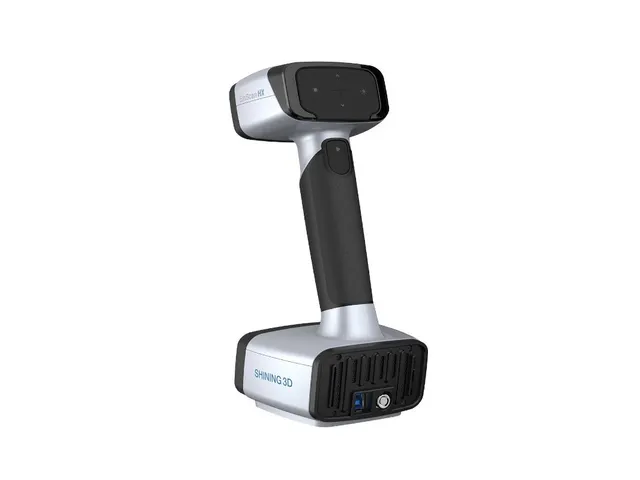

SHINING 3D EinScan HX met EXModel Pro

De SHINING 3D EinScan HX met EXModel Pro is een professionele totaaloplossing voor nauwkeurig 3D-scannen en reverse engineering. De bundel combineert de draagbare EinScan HX 3D-scanner met krachtige EXModel Pro-software, zodat u fysieke objecten kunt digitaliseren en de verkregen meshdata kunt omzetten naar bewerkbare CAD-modellen.

De EinScan HX maakt gebruik van een hybride combinatie van blauw ledlicht en zeven gekruiste blauwe laserlijnen. In de Rapid Scan-modus legt u grotere objecten snel en efficiënt vast, terwijl de Laser Scan-modus een hoge nauwkeurigheid biedt en beter presteert op donkere, zwarte en reflecterende oppervlakken. Hierdoor is het systeem bijzonder geschikt voor industriële metingen, productontwikkeling, kwaliteitscontrole en het reconstrueren van bestaande onderdelen.

Met de meegeleverde EXModel Pro reverse-engineeringsoftware verwerkt u de gescande mesh verder tot een professioneel CAD-oppervlakte- of solidmodel. U kunt onder andere geometrische vormen herkennen, doorsneden maken, parametrische schetsen opbouwen, vrije vormen reconstrueren en bestanden exporteren voor verdere verwerking in gangbare CAD-programma’s.

Belangrijkste voordelen

• Complete scan-to-CAD-oplossing: geleverd met de EinScan HX-scanner en EXModel Pro-software.
• Hybride lichttechnologie: kies tussen snel blauw ledlicht en nauwkeurige blauwe laserlijnen.
• Hoge nauwkeurigheid: tot 0,04 mm in de Laser Scan-modus.
• Hoge scansnelheid: tot 1.200.000 punten per seconde in de Rapid Scan-modus.
• Geschikt voor moeilijke oppervlakken: de lasermodus presteert goed op donkere en reflecterende objecten.
• Volledige kleurregistratie: ingebouwde kleurencamera voor het vastleggen van texturen in de Rapid Scan-modus.
• Draagbaar ontwerp: de scanner weegt slechts circa 710 gram.
• Groot scanbereik: geschikt voor middelgrote tot grote onderdelen en objecten.
• Professionele reverse engineering: zet meshdata om naar bewerkbare CAD-geometrie.
• Gebruiksvriendelijke workflow: scannen, bewerken en exporteren binnen één geïntegreerde werkomgeving.

Geschikt voor

• Reverse engineering van bestaande onderdelen.
• Automotive- en motorsporttoepassingen.
• Machinebouw en industriële productie.
• Kwaliteitscontrole en maatvoering.
• Productontwikkeling en prototyping.
• CAD/CAM-ontwerp en productievoorbereiding.
• Digitaliseren van reserveonderdelen.
• 3D-printen en reproductie van objecten.
• Onderzoek, onderwijs en technische opleidingen.
• Kunst, erfgoed en digitale archivering.
• Personalisatie en maatwerkproductie.

Twee scanmodi voor uiteenlopende toepassingen

• Rapid Scan-modus: gebruikt blauw gestructureerd ledlicht voor het snel vastleggen van middelgrote en grote objecten.
• Laser Scan-modus: gebruikt zeven gekruiste blauwe laserlijnen voor een hoge nauwkeurigheid en gedetailleerde registratie.
• Rapid Scan-modus met textuur: legt geometrie en kleurinformatie gelijktijdig vast.
• Laser Scan-modus voor donkere oppervlakken: minder gevoelig voor de kleur en reflectie van het object.
• Handheld gebruik: beweeg vrij rond het object zonder vaste draaitafel.

Rapid Scan-modus

• Lichtbron: blauw ledlicht.
• Nauwkeurigheid: tot 0,05 mm.
• Volumetrische nauwkeurigheid: 0,05 mm + 0,1 mm per meter.
• Scansnelheid: maximaal 1.200.000 punten per seconde.
• Framesnelheid: maximaal 20 beelden per seconde.
• Puntafstand: instelbaar van 0,25 tot 3 mm.
• Maximaal scanoppervlak per opname: 420 x 440 mm.
• Werkafstand: 470 mm.
• Scherptediepte: 200 tot 700 mm.
• Uitlijnmethoden: kenmerken, markers, textuur en textuurmarkers.
• Kleur- en textuurscan: ja.

Laser Scan-modus

• Lichtbron: zeven gekruiste blauwe laserlijnen.
• Nauwkeurigheid: tot 0,04 mm.
• Volumetrische nauwkeurigheid: 0,04 mm + 0,06 mm per meter.
• Scansnelheid: maximaal 480.000 punten per seconde.
• Framesnelheid: maximaal 55 beelden per seconde.
• Minimale puntafstand: 0,05 mm.
• Instelbare puntafstand: 0,05 tot 3 mm.
• Maximaal scanoppervlak per opname: 380 x 400 mm.
• Werkafstand: 470 mm.
• Scherptediepte: 350 tot 610 mm.
• Uitlijnmethoden: markers en hybride uitlijning.
• Geschikt voor donkere oppervlakken: ja.
• Geschikt voor reflecterende oppervlakken: ja, afhankelijk van vorm, materiaal en lichtomstandigheden.
• Laserklasse: klasse 1, oogveilig bij normaal gebruik volgens de gebruiksvoorschriften.

Nauwkeurig scannen en meten

De EinScan HX levert de nauwkeurigheid en detaillering die nodig zijn voor veel industriële meet- en reverse-engineeringtoepassingen. De minimale puntafstand van 0,05 mm in de lasermodus maakt het mogelijk fijne geometrische details vast te leggen. Met markeruitlijning kunnen ook grotere objecten en onderdelen nauwkeurig worden geregistreerd.

De uiteindelijke meetnauwkeurigheid is afhankelijk van onder andere het gekozen scanprofiel, de grootte en vorm van het object, de gebruikte uitlijnmethode, de kalibratie, de omgeving en de ervaring van de gebruiker.

Ingebouwde kleurencamera

• Kleurencamera: geïntegreerd.
• Full-color registratie: ondersteund in de Rapid Scan-modus.
• Textuuruitlijning: ondersteund.
• Toepassing: geschikt voor visualisaties, digitale archivering en modellen waarbij kleurinformatie belangrijk is.

EXScan HX-scansoftware

• Begeleide kalibratie en scanworkflow.
• Keuze tussen Rapid Scan en Laser Scan.
• Realtime controle van de scanafstand.
• Instelbare helderheid en resolutie.
• Uitlijning op basis van kenmerken, markers of textuur.
• Bewerken en opschonen van puntenwolken.
• Verwijderen van ongewenste scandata.
• Uitlijnen van afzonderlijke scans.
• Genereren en optimaliseren van een polygonale mesh.
• Vullen van gaten in het scanmodel.
• Meten van gescande modellen.
• Directe gegevensoverdracht naar EXModel Pro.

EXModel Pro reverse-engineeringsoftware

• Meshbewerking: gaten vullen, gladmaken, randen bewerken en de hoeveelheid meshdata reduceren.
• Meshuitlijning: uitlijnen op coördinaten, punten en referentiegeometrie.
• Geometrische herkenning: extraheren van vlakken, cilinders, kegels en bollen.
• Referentiegeometrie: maken van punten, lijnen, assen en vlakken.
• Doorsneden: genereren van nauwkeurige 2D-profielen vanuit de mesh.
• 2D- en 3D-schetsen: opbouwen van CAD-schetsen op basis van scandata.
• Maatvoering en constraints: parametrische afmetingen en geometrische voorwaarden toevoegen.
• Extruderen en roteren: oppervlakken en lichamen reconstrueren vanuit schetsen.
• Loft- en sweepfuncties: complexe vormen opbouwen langs profielen en banen.
• Automatische oppervlaktegeneratie: organische meshvormen automatisch omzetten naar oppervlakken.
• Vrijevormmodellering: handmatig reconstrueren van complexe en organische vormen.
• Hybride modellering: vrije vormen combineren met parametrische geometrie.
• Solidbewerkingen: knippen, combineren, doorsnijden, afronden en afschuinen.
• Patronen en offsets: herhalende geometrie en parallelle elementen maken.
• Roll- en unroll-functies: gebogen vormen en oppervlakken uitrollen of opnieuw vormen.
• Ontwerpstructuur: modelopbouw en feature tree overdragen naar ondersteunde CAD-pakketten.

Van fysiek object naar CAD-model

Ondersteunde uitvoerformaten scanner

• OBJ: geschikt voor meshes en texturen.
• STL: geschikt voor 3D-printen en meshverwerking.
• PLY: geschikt voor puntenwolken, meshes en kleurdata.
• ASC: geschikt voor puntenwolken.
• P3: ondersteund scanformaat.
• 3MF: geschikt voor moderne 3D-printworkflows.

Ondersteunde CAD-export met EXModel Pro

• STEP: uitwisseling van CAD-oppervlakken en solidmodellen.
• IGES: uitwisseling van CAD-curven en oppervlakken.
• DXF: export van onder andere schetsen en profielen.
• Meshformaten voor verdere verwerking en 3D-printing.
• Overdracht van geometrie en ontwerpstructuren naar ondersteunde externe CAD-software.

Technische specificaties

• Merk: SHINING 3D.
• Model: EinScan HX.
• Bundel: EinScan HX met EXModel Pro.
• Producttype: draagbare professionele 3D-scanner met reverse-engineeringsoftware.
• Scantechniek: blauw gestructureerd ledlicht en blauwe lasertriangulatie.
• Aantal gekruiste laserlijnen: zeven.
• Maximale nauwkeurigheid Rapid Scan: 0,05 mm.
• Maximale nauwkeurigheid Laser Scan: 0,04 mm.
• Maximale scansnelheid Rapid Scan: 1.200.000 punten per seconde.
• Maximale scansnelheid Laser Scan: 480.000 punten per seconde.
• Minimale puntafstand: 0,05 mm in de Laser Scan-modus.
• Werkafstand: 470 mm.
• Maximaal scanoppervlak Rapid Scan: 420 x 440 mm.
• Maximaal scanoppervlak Laser Scan: 380 x 400 mm.
• Kleurencamera: ingebouwd.
• Textuurscan: ja, in de Rapid Scan-modus.
• Bediening: handheld.
• Aansluiting: USB 3.0.
• Voeding: via meegeleverde voedingsadapter en verbindingskabel.
• Software scanner: EXScan HX.
• Reverse-engineeringsoftware: EXModel Pro.
• Ondersteund besturingssysteem: 64-bits Windows.
• Certificeringen: onder andere CE, FCC, RoHS, WEEE en KC.
• Kleur: zwart met blauwe accenten.

Afmetingen en gewicht

• Afmetingen scanner: 108 x 110 x 237 mm.
• Gewicht scanner: circa 710 gram.
• Ontwerp: ergonomische draagbare behuizing.
• Gebruik: geschikt voor langdurig handmatig scannen rond een object.

Materiaal en uitvoering

• Kleur: zwart met blauwe accenten.
• Behuizing: robuuste lichtgewicht constructie voor professioneel mobiel gebruik.
• Handgreep: ergonomisch gevormd.
• Bediening: geïntegreerde knoppen op de scanner.
• Transport: geleverd met beschermende transportkoffer.

Aanbevolen computerspecificaties

• Besturingssysteem: Windows 10 of een compatibele nieuwere 64-bits Windows-versie.
• Processor: Intel Core i7-8700 of hoger aanbevolen.
• Werkgeheugen: minimaal 32 GB aanbevolen.
• Grafische kaart: NVIDIA GTX- of RTX-serie, GTX 1080 of hoger aanbevolen.
• Videogeheugen: minimaal 4 GB aanbevolen.
• Grafische ondersteuning: OpenGL 4.3 of hoger.
• CUDA-ondersteuning: NVIDIA-grafische kaart met CUDA 10.2 of hoger aanbevolen.
• Aansluiting: vrije USB 3.0-poort.

Let op: de scanner moet worden aangesloten op een geschikte Windows-computer. Een computer of laptop is niet inbegrepen. Controleer voor aanschaf of de computer voldoet aan de actuele systeemvereisten van EXScan HX en EXModel Pro.

Inhoud van de bundel

• SHINING 3D EinScan HX handheld 3D-scanner.
• EXScan HX-scansoftware.
• EXModel Pro reverse-engineeringsoftware.
• Kalibratieplaat.
• Positioneringsdocument voor kalibratie.
• USB- en voedingskabel.
• Voedingsadapter.
• Referentiemarkers.
• Beschermende transportkoffer.
• Handleiding en installatie-informatie.

Met de SHINING 3D EinScan HX EXModel Pro-bundel beschikt u over een complete professionele workflow van fysiek onderdeel naar digitaal CAD-model. De combinatie van snelle ledscanning, nauwkeurige blauwe lasertechnologie, full-color registratie en uitgebreide reverse-engineeringfuncties maakt deze oplossing ideaal voor bedrijven, ontwerpers, engineers en onderwijsinstellingen die betrouwbaar willen scannen, reconstrueren en produceren.
