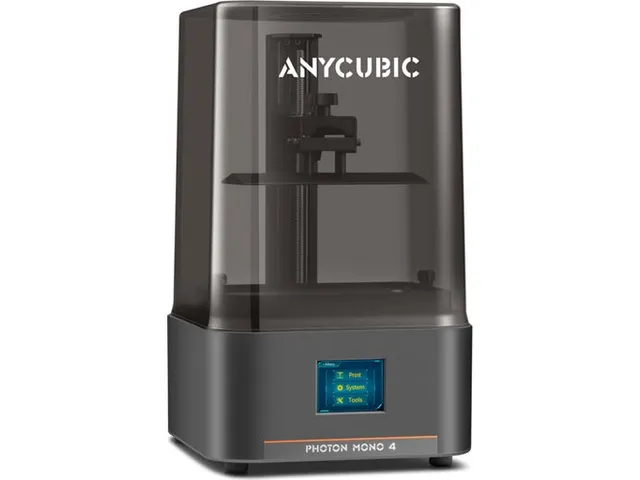

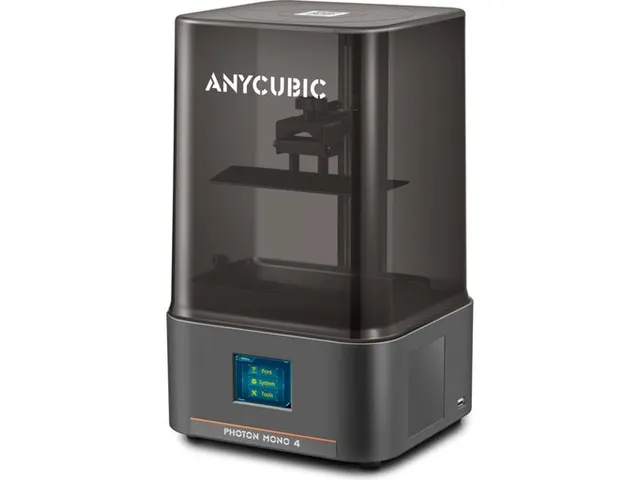

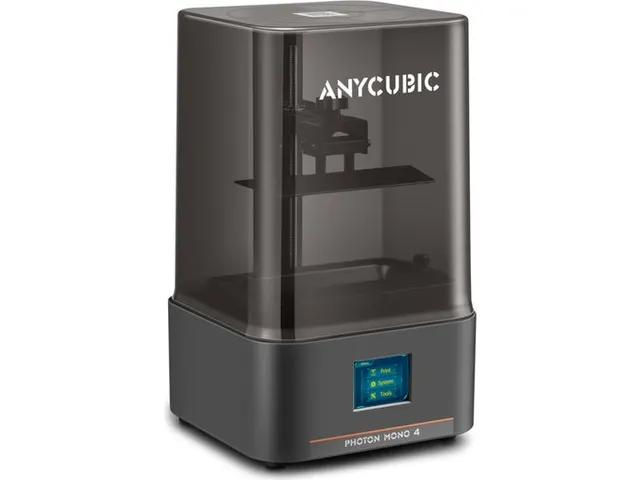

Anycubic Photon Mono 4 3D Printer

De Anycubic Photon Mono 4 resin 3D-printer biedt een zeer hoge 10K-resolutie in een compact en toegankelijk formaat. Het 7 inch monochrome LCD-scherm heeft een resolutie van 9.024 x 5.120 pixels en een XY-pixelgrootte van slechts 17 x 17 micrometer. Hierdoor worden miniaturen, ornamenten, gezichten, kleine letters en fijne oppervlaktestructuren bijzonder scherp weergegeven.

Met een bouwvolume van 153,4 x 87 x 165 mm is de Photon Mono 4 ideaal voor gedetailleerde figuren, sieraden, modelbouw, prototypes en kleine technische onderdelen. De printer bereikt met standaardresin een snelheid tot 50 mm per uur. Met geschikte High-Speed Resin kan de snelheid bij een laaghoogte van 0,1 mm oplopen tot 70 mm per uur.

De vernieuwde LighTurbo-lichtbron zorgt voor een gelijkmatige UV-belichting, terwijl het lasergegraveerde bouwplatform een goede hechting van de eerste lagen ondersteunt. Dankzij de overzichtelijke touchscreenbediening, hervatten na stroomuitval en de meegeleverde accessoires beschikt u over een complete basis voor nauwkeurig resinprinten.

Belangrijkste voordelen

• 10K-resolutie: zeer scherpe details en nauwkeurige contouren.
• XY-resolutie van 17 x 17 micrometer: geschikt voor miniaturen en complexe texturen.
• 7 inch monochroom LCD-scherm: belicht een volledige laag in één keer.
• Compact bouwvolume: 153,4 x 87 x 165 mm.
• Printsnelheid tot 50 mm per uur: met standaardresin bij een laaghoogte van 0,1 mm.
• Printsnelheid tot 70 mm per uur: met geschikte High-Speed Resin.
• Vernieuwde LighTurbo-lichtbron: gelijkmatige parallelle UV-belichting.
• Lichtintensiteit van circa 3.000 µW/cm²: ondersteunt een consistente uitharding.
• Lasergegraveerd bouwplatform: bevordert de hechting van de eerste lagen.
• FEP-releasefilm: betrouwbare loslating van uitgeharde lagen.
• Hervatten na stroomuitval: helpt langdurige printopdrachten te behouden.
• Vervangbare LCD-beschermfolie: beschermt het belichtingsscherm tegen krassen en resin.
• Compact en licht ontwerp: eenvoudig op een werkbank of bureau te plaatsen.
• USB-bestandsoverdracht: printbestanden direct vanaf het meegeleverde opslagmedium.

Geschikt voor

• Gedetailleerde miniaturen en tabletopfiguren.
• Sculpturen, bustes en verzamelmodellen.
• Sieraden, ornamenten en decoratieve onderdelen.
• Modelbouw, maquettes en diorama’s.
• Productontwikkeling en visuele prototypes.
• Kleine technische componenten.
• Tandheelkundige modellen met geschikte gecertificeerde resin.
• Kunst, animatie en digitale sculpturen.
• Onderwijs, creatieve werkplaatsen en hobbygebruik.
• Kleine series van nauwkeurige resinonderdelen.

7 inch monochroom 10K LCD-scherm

Het monochrome belichtingsscherm hardt alle delen van een laag gelijktijdig uit. De resolutie van 9.024 x 5.120 pixels levert een hoge pixeldichtheid, waardoor kleine kenmerken en subtiele reliëfs duidelijk zichtbaar blijven.

• Schermformaat: 7 inch.
• Schermtype: monochroom LCD-belichtingsscherm.
• Schermresolutie: 9.024 x 5.120 pixels.
• Resolutieklasse: 10K.
• XY-pixelgrootte: 17 x 17 micrometer.
• Detailverbetering: circa 105% fijner dan de voorgaande Photon Mono 2-generatie.
• Bescherming: vervangbare krasbestendige beschermfolie.

Bouwvolume van 153,4 x 87 x 165 mm

Het compacte bouwvolume van circa 2,2 liter is afgestemd op kleine tot middelgrote modellen. U kunt één groter figuur of meerdere miniaturen tegelijkertijd produceren.

• Breedte bouwvolume: 153,4 mm.
• Diepte bouwvolume: 87 mm.
• Hoogte bouwvolume: 165 mm.
• Totale bouwinhoud: circa 2,2 liter.
• Toepassing: miniaturen, sieraden, prototypes en kleine series.

LighTurbo-lichtsysteem

De vernieuwde parallelle matrixlichtbron verspreidt het UV-licht gelijkmatig over het LCD-scherm. Dit ondersteunt een consistente belichting en verkleint verschillen tussen het midden en de randen van het bouwoppervlak.

• Lichtbron: verbeterde parallelle matrix-UV-lichtbron.
• Technologie: Anycubic LighTurbo.
• Lichtintensiteit: circa 3.000 µW/cm².
• Voordeel: gelijkmatige uitharding over het volledige bouwoppervlak.
• Resultaat: scherpere contouren en een consistente maatvoering.

Printsnelheid tot 70 mm per uur

De maximale printsnelheid is afhankelijk van de resin, laaghoogte, belichtingstijd, liftinstellingen en modelgeometrie. Met standaardresin bedraagt de opgegeven snelheid maximaal 50 mm per uur. Met geschikte High-Speed Resin kan dit oplopen tot 70 mm per uur.

• Maximale snelheid met standaardresin: 50 mm per uur bij 0,1 mm laaghoogte.
• Maximale snelheid met High-Speed Resin: 70 mm per uur bij 0,1 mm laaghoogte.
• Laaghoogte: 0,03 tot 0,15 mm.
• Dunne lagen: meer verticale detaillering en een langere printtijd.
• Dikke lagen: een kortere printtijd met grovere zichtbare laagopbouw.

Lasergegraveerd bouwplatform

Het metalen bouwplatform heeft een lasergegraveerd oppervlak. Deze structuur vergroot de grip op de eerste lagen en helpt voorkomen dat modellen tijdens het printen loskomen.

• Materiaal: metaal.
• Oppervlak: lasergegraveerd.
• Functie: ondersteunt een sterke hechting van de eerste lagen.
• Nivellering: handmatige vierpuntsnivellering.

Handmatige vierpuntsnivellering

Voor de eerste ingebruikname moet het bouwplatform handmatig worden genivelleerd. Hierbij stelt u de vier bevestigingspunten af met behulp van het meegeleverde nivelleringspapier.

• Nivelleringssysteem: handmatige vierpuntsnivellering.
• Automatische nivellering: nee.
• Nivelleringspapier: meegeleverd.
• Opnieuw nivelleren: aanbevolen na transport, onderhoud of het verwijderen van het platformmechanisme.

Stabiele Z-as

De Z-as maakt gebruik van één lineaire rail. Deze constructie ondersteunt een gecontroleerde verticale beweging van het bouwplatform en een gelijkmatige laagopbouw.

• Z-asgeleiding: enkele lineaire rail.
• Opgegeven Z-asnauwkeurigheid: 30 micrometer.
• Voordeel: stabiele verticale beweging.

FEP-releasefilm

De resinbak is voorzien van een FEP-film. Iedere uitgeharde laag wordt tijdens de Z-beweging van deze transparante folie losgetrokken.

• Releasefilm: FEP.
• Maximale inhoud resinbak: circa 0,39 liter.
• Onderhoud: regelmatig controleren op krassen, vertroebeling, vervorming en lekkage.
• Vervanging: noodzakelijk wanneer de folie beschadigd of onvoldoende elastisch is.

Hervatten na stroomuitval

Na een onverwachte stroomonderbreking kan de Photon Mono 4 de print vanaf het opgeslagen punt hervatten. Dit beperkt de kans dat een langdurige opdracht volledig verloren gaat.

• Power-loss recovery: ja.
• Voordeel: minder materiaalverlies bij een stroomstoring.
• Advies: controleer voor het hervatten of het model nog stevig op het bouwplatform zit.

2,8 inch touchscreen

• Schermformaat: 2,8 inch.
• Schermtype: touchscreen.
• Bediening: bestanden kiezen, Z-as bewegen, belichting testen en resinbakreiniging starten.
• Talen: Engels, Chinees, Duits, Frans, Italiaans, Spaans, Russisch en Japans.

USB-bestandsoverdracht

• Bestandsoverdracht: USB-opslagmedium.
• Wi-Fi: niet ondersteund.
• Ethernet: niet aanwezig.
• Anycubic-app: niet ondersteund.
• Cloudprinting: niet ondersteund.

Anycubic Photon Workshop

Met de officiële Photon Workshop-slicersoftware zet u een digitaal 3D-model om in afzonderlijke belichtingslagen. U kunt het model positioneren, uithollen en voorzien van ondersteuningen en afvoergaten.

• Officiële slicersoftware: Anycubic Photon Workshop.
• Model schalen en positioneren: ja.
• Model repareren: ja.
• Model uithollen: ja.
• Afvoergaten toevoegen: ja.
• Ondersteuningsstructuren genereren: ja.
• Laaghoogte en belichting instellen: ja.
• Bestandsoverdracht: via USB.

Alternatieve slicersoftware

• CHITUBOX: bruikbaar wanneer een passend printerprofiel beschikbaar is.
• Lychee Slicer: bruikbaar met actuele ondersteuning en correcte exportinstellingen.
• Belangrijk: controleer altijd of het uitvoerformaat geschikt is voor de Photon Mono 4.

Geschikte resinsoorten

• Standard Resin: voor algemene modellen en miniaturen.
• High-Speed Resin: voor kortere printtijden.
• Water-Wash Resin: reinigbaar met water volgens de voorschriften van de fabrikant.
• ABS-Like Resin: voor sterkere en minder brosse onderdelen.
• Plant-Based Resin: resin met gedeeltelijk plantaardige grondstoffen.
• Texture Resin: voor een zeer fijne oppervlaktestructuur.
• Tough Resin: voor onderdelen die een hogere slagvastheid vereisen.
• Andere 405 nm UV-resins: geschikt wanneer deze voor monochrome LCD-printers zijn ontwikkeld.

Optionele AirPure-luchtreiniger

De Photon Mono 4 kan worden gecombineerd met een afzonderlijk verkrijgbare Anycubic AirPure-luchtreiniger. Het actieve koolfilter helpt resingeurtjes binnen de printerkap te verminderen.

• Luchtreiniger standaard inbegrepen: nee.
• Compatibel accessoire: Anycubic AirPure.
• Filtertype: actief kool.
• Functie: helpt geuren in de directe omgeving van de printer te beperken.

Let op: een compacte luchtreiniger vervangt geen goede ventilatie. Plaats de printer altijd in een goed geventileerde ruimte.

Resinveiligheid

• Draag nitril handschoenen bij het hanteren van vloeibare resin.
• Draag een veiligheidsbril wanneer spatgevaar bestaat.
• Voorkom contact van vloeibare resin met huid en ogen.
• Gebruik de printer in een goed geventileerde ruimte.
• Houd resin buiten het bereik van kinderen en huisdieren.
• Giet vloeibare resin nooit in de afvoer of in het milieu.
• Filter gebruikte resin voordat u deze terug in de fles giet.
• Laat resinresten volledig uitharden voordat u deze volgens lokale voorschriften afvoert.
• Volg altijd het veiligheidsinformatieblad van de gebruikte resin.

Nabewerking van resinprints

Na het printen moet het model worden gereinigd en met UV-licht worden nagehard. Hiervoor kunt u de printer combineren met een geschikte Anycubic Wash & Cure-machine.

• Reinigen: met isopropylalcohol, ethanol of water bij geschikte water-washable resin.
• Ondersteuningen verwijderen: voor of na het naharden, afhankelijk van het model en materiaal.
• Naharden: noodzakelijk voor de definitieve sterkte en materiaaleigenschappen.
• Geschikt nabewerkingssysteem: onder meer Anycubic Wash & Cure 3.

Technische specificaties

• Merk: Anycubic.
• Serie: Photon Mono.
• Model: Photon Mono 4.
• Producttype: compacte 10K resin 3D-printer.
• Printtechnologie: MSLA/LCD-fotopolymerisatie.
• Bouwvolume: 153,4 x 87 x 165 mm.
• Printinhoud: circa 2,2 liter.
• Belichtingsscherm: 7 inch monochroom LCD.
• Schermresolutie: 9.024 x 5.120 pixels.
• Resolutieklasse: 10K.
• XY-resolutie: 17 x 17 micrometer.
• Laaghoogte: 0,03 tot 0,15 mm.
• Printsnelheid met standaardresin: maximaal 50 mm per uur bij 0,1 mm laaghoogte.
• Printsnelheid met High-Speed Resin: maximaal 70 mm per uur bij 0,1 mm laaghoogte.
• Lichtbron: verbeterde parallelle matrixlichtbron.
• Lichttechnologie: Anycubic LighTurbo.
• Lichtintensiteit: circa 3.000 µW/cm².
• Bouwplatform: lasergegraveerd metalen bouwplatform.
• Z-as: enkele lineaire rail.
• Z-asnauwkeurigheid: 30 micrometer.
• Releasefilm: FEP.
• Maximale inhoud resinbak: circa 0,39 liter.
• Nivellering: handmatige vierpuntsnivellering.
• Automatische nivellering: nee.
• Hervatten na stroomuitval: ja.
• Automatische resinbijvulling: nee.
• Verwarmde resinbak: nee.
• Intelligente foutdetectie: nee.
• Resinrestendetectie: nee.
• Resinniveaubewaking: nee.
• Schermbescherming: vervangbare krasbestendige beschermfolie.
• Bedieningsscherm: 2,8 inch touchscreen.
• Bestandsoverdracht: USB.
• Wi-Fi: nee.
• Anycubic-app: niet ondersteund.
• Slicersoftware: Anycubic Photon Workshop.
• Geschikte materialen: high-speed, water-washable, standard, ABS-like, plant-based en andere compatibele 405 nm UV-resins.
• Optionele luchtreiniger: Anycubic AirPure.
• Nominaal vermogen: 54 W.
• Verpakkingseenheid: per stuk.

Afmetingen en gewicht

• Breedte: 230 mm.
• Diepte: 235 mm.
• Hoogte: 391 mm.
• Afmetingen printer: 230 x 235 x 391 mm.
• Nettogewicht: circa 4 kg.
• Afmetingen verpakking: circa 480 x 300 x 300 mm.
• Brutogewicht: circa 5,7 kg.

Kleur en materiaal

• Kleur: zwart met transparante uv-werende kap.
• Behuizing: metalen en kunststof constructie.
• Bouwplatform: lasergegraveerd metaal.
• Resinbak: metalen constructie met FEP-releasefilm.
• Kap: transparant uv-werend kunststof.
• Z-asgeleiding: metaal.

Inhoud van de verpakking

• Anycubic Photon Mono 4 resin 3D-printer.
• Lasergegraveerd bouwplatform.
• Resinbak met FEP-releasefilm.
• Schermbeschermingsset.
• Nivelleringspapier.
• Beschermende uitrusting.
• Twee resinfilters.
• Metalen schraper.
• Kunststof schraper.
• Set inbussleutels.
• USB-opslagmedium.
• Voedingskabel en adapter.
• Gebruikershandleiding en installatie-informatie.

Niet standaard inbegrepen

• UV-resin.
• Anycubic AirPure-luchtreiniger.
• Wash & Cure-machine.
• Isopropylalcohol of andere reinigingsvloeistof.
• Automatisch resinbijvulsysteem.
• Verwarmde resinbak.
• Wi-Fi-module.

Let op: de Anycubic Photon Mono 4 is de standaarduitvoering en verschilt van de Photon Mono 4 Ultra. De Mono 4 heeft een maximale snelheid van 70 mm per uur, een FEP-releasefilm, USB-bestandsoverdracht en een 2,8 inch touchscreen. De Ultra-uitvoering biedt hogere snelheden, ACF-folie, slimme detectiefuncties, Wi-Fi en een groter bedieningsscherm.

Met de Anycubic Photon Mono 4 10K resin 3D-printer kiest u voor een compacte en betaalbare printer met een bijzonder hoge detailresolutie. Het 10K-scherm, de 17-micrometer pixels, de gelijkmatige LighTurbo-belichting en het betrouwbare lasergegraveerde bouwplatform maken dit model zeer geschikt voor miniaturen, sieraden, prototypes en andere kleine modellen waarbij fijne details centraal staan.
